摘要: 針對白車身防腐分析方法進行了介紹，主要從結構設計、工藝孔設計、鍍鋅板應用設計、對上道工序的約束、涂裝膠設計、注蠟設計等方面進行了分析。
車身防腐是為各大主機廠產品開發過程中重點關注的一項質量指標。防腐性能是車身的重要性能之一，防腐性差，輕則銹蝕影響外觀。重則造成車身腐爛影響汽車安全。損害品牌形象，所以整車防腐性非常重要。一款新產品的開發，各主機廠均有完整的同步工程體系，但對于白車身防腐并不一定均形成完整的分析方法。本文主要總結新產品車身設計工作中的防腐分析方法。
新產品車身的防腐能力分析，主要從結構設計、工藝孔設計、鍍鋅板應用設計、對上道工序的約束、涂裝膠設計、注蠟設計等方面進行分析。
車身防腐結構設計主要包含車身流水結構設計及鈑金搭接設計，車身流水結構設計不佳或者鈑金搭接缺口過大均會導致白車身（焊縫）進水出現銹蝕。
對白車身流水結構進行分析，審查好車身流水線路，確保水流沿著車身流水槽可以直接排到地面，避免水流入到車身內部或內腔。
以發艙流水槽為例：要求中間高，兩邊低，水從高處向兩邊低處經流水口排至地面。最佳流水結構是在流水槽本體鈑金上開設漏液沉臺孔，見圖 1，從前擋流下的雨水直接從兩側低點沉臺孔流到地面，不流經發艙邊梁及 A柱區域，避免焊縫長期接觸雨水導致銹蝕。

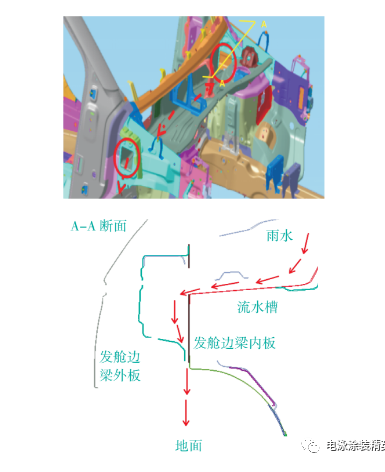

若無法設計圖1的流水結構，則可以考慮圖 2所示的流水設計結構，雨水從流水槽經發艙邊梁內板流水孔流經邊梁內部，再通過發艙邊梁內外板鈑金間隙流到地面。此種流水方式雨水會流經 A 柱內板與外板、發艙邊梁間焊縫，而此處焊縫由于發艙邊梁外板遮擋涂裝無法打焊縫密封膠，需焊裝打點焊膠密封，且必須保證點焊膠密封嚴實有效，否則極易出現駕駛艙進水或 A 柱積水問題，導致銹蝕。

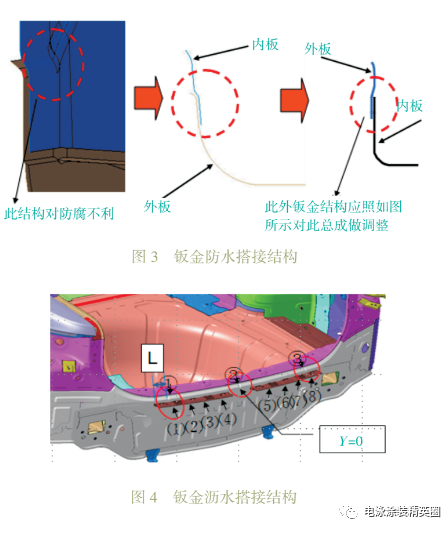

對鈑金搭接結構進行分析，避免積水或者進水搭接結構存在。首先是避免進水結構設計，如圖 3 所示，外板包內板的結構較內板包外板結構更能阻止水汽進入焊縫，防腐能力更佳。其次是避免積水結構設計，如圖 4 所示，后保杠安裝支架與后圍搭接為 L型搭接，容易積水產生銹蝕，則需設計 3 處的搭接間隙，保證積水可以流下去。

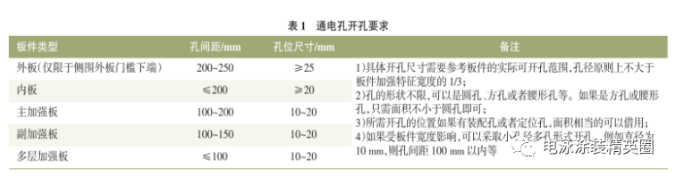

對車身工藝孔設計進行分析，為新車型同步工程中固化的流程，每個主機廠均形成適合自己生產線的詳細開孔方法，此處不再贅述。表 1為鈑金通電孔常見開孔要求。
對車身鍍鋅板應用進行分析，要求重點銹蝕部位必須使用鍍鋅板，包括側圍外板、翼子板及安裝支架、發艙流水槽、后圍流水槽、車門外板及車門鎖體安裝板、底板縱梁(有不封堵的流水孔）、滑橇孔等部位。
涂裝上道工序為沖壓及焊接，沖壓過程影響涂裝防腐主要為沖壓件的止口毛刺，焊接過程影響涂裝防腐主要有焊接缺陷、焊接膠打膠不良及焊接公差控制不良等問題。
沖壓件毛刺導致的鈑金邊角銹蝕是每款產品或多或少存在的一項問題，涂裝需對沖壓進行反提要求，約束止口邊毛刺。
結合白車身鈑金所處環境對止口銹蝕風險進行分析，為避免沖壓打磨工作量過大，造成員工抱怨，影響打磨質量，通過類比前期車型沖壓件止口邊銹蝕情況，同時結合車型實際設計結構，對存在較大銹蝕風險的沖壓件要求沖壓對件止口邊進行完全打磨，達到零毛刺狀態：對一般銹蝕風險的沖壓件要求沖壓按企業標準進行毛刺控制即可，減少沖壓打磨工作。
白車身焊接缺陷（焊點毛刺、扭曲、焊渣等）、焊接膠打膠不良及焊接公差不滿足均會導致銹蝕問題。
對白車身外露焊點進行分析，主要針對頂蓋、后圍流水槽等區域焊點進行約束，要求焊點光滑、無毛刺、無扭曲，同時外觀面無焊渣。焊接的焊接膠涂布在焊接邊、包邊區域，為鈑金貼合區域，難以形成完整的電泳膜，但濕氣介質可以進入，需要焊裝膠進行防腐，涂裝需分析確認是否所有存在銹蝕風險的焊接邊均設計焊接膠，同時對打膠進行約束，要求打膠連續、充滿焊縫，且在設計涂裝焊縫膠的焊接邊處不能外溢。對焊接公差的約束，主要針對涂裝識別的老鼠洞（鈑金搭接缺口）問題，根據老鼠洞的風險等級，對焊接公差進行不同程度的約束，要求公差向有利于老鼠洞尺寸減小的方向偏移。
老鼠洞風險分為3 個等級。高風險：1）直接通駕駛艙；2）不直通駕駛艙，通車身空腔，所通空腔處于高銹蝕風險區域，容易出現銹穿、淌黃水問題導致車身功能或外觀下降，如門檻區域。中風險：1）通車身空腔，不直通駕駛艙，所通空腔處于低銹蝕風險區域，不易出現銹穿，且不屬于外觀面區域，如底板橫梁、縱梁等；2）通焊縫，積水會直接導致焊縫貼合區域銹蝕。低風險：通發艙。
涂裝膠包含焊縫密封膠及抗石擊膠，焊縫密封膠主要起密封作用，同時具有焊接邊及止口邊防腐的作用，抗石擊膠的主要作用為防石擊。
對焊縫密封膠進行分析，首先保證需要密封的焊縫必須設計焊縫膠，其次一些不需要密封的焊縫，若存在焊接邊 (鍍鋅板與冷軋板焊接、冷軋板與冷軋板焊接）或止口邊(冷軋板）銹蝕風險，同樣需設計焊縫膠，起到防腐作用。
對抗石擊膠進行分析，主要根據整車狀態石擊區域鈑金是否外露確定，首先外露的鈑金必須設計抗石擊膠，其次若鈑金有安裝件遮擋不外露，但二者間隙達到10 mm以上的，也需設計抗石擊膠。
必要性：車身防腐性能主要由電泳漆膜保證，但車身鈑金焊接貼死或間隙較小區域電泳膜很薄甚至不能成膜，防腐能力弱，接觸水汽極易發生銹蝕。注蠟可有效滲透至鈑金貼合處表面，形成封閉蠟?zāi)?，隔絕水汽提高其防腐性能。
對車身注蠟進行分析，首先是注蠟區域，包含門檻、四門、后輪包、滑橇孔及底板縱梁，這些區域均存在鈑金貼合導致的電泳不上膜問題 (滑橇孔則是電泳漆膜被鎖緊銷破壞），銹蝕風險較大。
其次是注蠟空腔結構及注蠟孔的分析，目前國內主流注蠟技術為(半）自動精準注蠟技術，要求空腔結構具有良好的貫通性。以門檻為例，門檻內部的加強支架等均會影響噴蠟的覆蓋性，門檻被內部 4 個支架分割成 5 段空腔，若只根據蠟槍的噴幅，門檻長 1 600mm 只需設計3個注蠟孔即可，但是考慮到支架的阻擋，實際上設計了 5 個注蠟孔，以保證蠟?zāi)︹k金的充分覆蓋。
最后是對注蠟滲透性的分析，注蠟的關鍵是保護無法電泳成膜的鈑金貼合區域，蠟的平面滲透性一般為 15~25 mm，若鈑金貼合區域的貼合寬度>25 mm，則蠟?zāi)o法有效滲透，所以必須約束貼合區域的貼合竟度，以≤15 mm為最佳。
工藝預防的主要目的就是前期車型出現的銹蝕問題在新車型上進行提前識別和規避。在進行新車型的防腐開發時，根據前期車型銹蝕問題，分區域逐一對新車型數據進行識別分析，避免前期車型問題重復。
一款新產品的防腐設計分析，通過依次對結構設計、工藝孔設計、鍍鋅板應用設計、對上道工序的約束、涂裝膠設計、注蠟設計進行分析及約束，結合前期車型誘蝕問題點的工藝預防，就可以達到防腐設計要求。
